RAYMARINE Magnum



Голосов: 3
Оценить

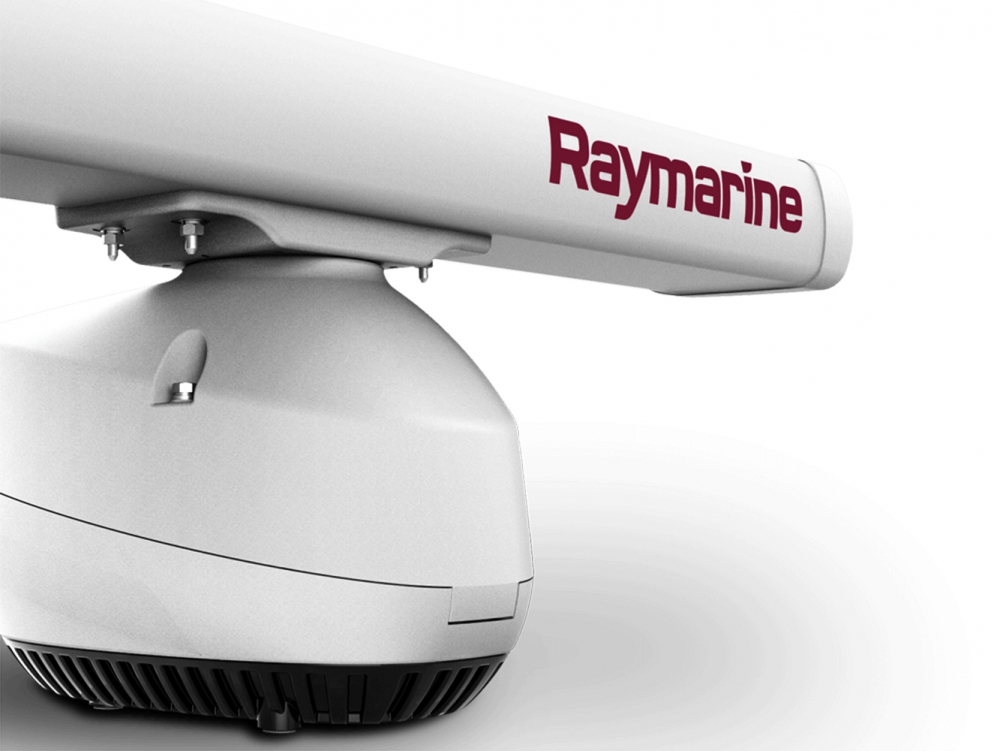

RAYMARINE Magnum

RAYMARINE Magnum – морской высокоэффективный радар с 4/6 футовой антенной открытого типа, мощностью 4/12 кВт. Модель Magnum бренда Raymarine предлагает максимальный диапазон до 96 морских миль для моделей мощностью 12 и до 72 морских миль для моделей мощностью 4 кВт.

RAYMARINE Magnum идеален для навигационных многофункциональных дисплеев (МФД) Axiom и Axiom Pro от RAYMARINE с операционной системой (ОС) LightHouse 3, он также обратно совместим с устаревшими моделями, включая:

  • Многофункциональные устройства (МФУ) серий a, c, e, eS и gS на базе ОС LightHouse 2
  • Широкоэкранные МФУ серии C и серии E
  • Классические МФД серии E и G

Примечание: не все функции Magnum доступны на всех устаревших МФУ.

Особенности и возможности радара открытого типа RAYMARINE Magnum:

  • Улучшенный режим птицы: основываясь на исключительной технологии идентификации птиц, усовершенствованный режим Bird Mode в RAYMARINE Magnum, чтобы нацеливать птиц с большей четкостью до 10 морских миль. Обнаружение стай птиц с помощью Magnum помогает рыболовам находить косяки рыб быстрее и с меньшим расходом топлива.
  • Улучшенное радиолокационное изображение: радар Magnum также оснащен технологией повышения резкости луча от RAYMARINE, обеспечивающей разрешение по азимуту выше 1 градуса для более детального разделения целей, деталей побережья и превосходных характеристик на больших дальностях.
  • Лучшее в своем классе отслеживание целей: радар RAYMARINE Magnum обеспечивает лучшую ситуационную осведомленность, благодаря полностью автоматическому обнаружению и отслеживанию целей MARPA. Модель Magnum также использует технологию 9-осевого датчика направления Raymarine Evolution для получения точных целевых участков в реальном времени.
  • Истинные следы: морской радар RAYMARINE Magnum имеет историю целей True Trails. Функция True Trails позволяет увидеть «след» каждого движущегося объекта. Эта дополнительная информация позволяет еще проще интерпретировать движение других судов и принимать разумные решения о маневрировании для безопасного прохода.
  • Обновления заголовков в реальном времени: подключив радиолокационный датчик RAYMARINE Magnum к МФД Axiom с ОС LightHouse 3 и наслаждайтесь непрерывным радиолокационным изображением цели при изменении курса. Обновления курса в реальном времени позволяют отображению положения радара свободно вращаться по мере необходимости, без необходимости обновлять весь экран.

Основные характеристики радара открытого типа RAYMARINE Magnum:

Общие

Размер антенны

~ 4 фута 4 дюйма (1,31 м)

~ 6 футов 4 дюйма (1,92 м)

~ 4 фута 4 дюйма (1,31 м)

~ 6 футов 4 дюйма (1,92 м)

Шкала максимального диапазона

72 морских мили

96 морских миль

Вес сканера
(подставка + антенна)

57,3 фунта (26 кг)

63,9 фунтов (29 кг)

57,3 фунта (26 кг)

63,9 фунтов (29 кг)

Напряжение

От 10,8 до 32 В постоянного тока (с использованием входящего в комплект VCM100) для систем 12 В, 24 В постоянного тока

Потребляемая мощность (типичная)

Менее 70 Вт (передача)
Менее 30 Вт (режим ожидания)

Менее 1,2 Вт (спящий режим)

Менее 110 Вт (передача)
Менее 30 Вт (режим ожидания)

Менее 1,2 Вт (спящий режим)

Антенна

Ширина луча по горизонтали
(номинальная)

4W, 4f -1,85°

4W, 6f -1,15°

12W, 4f -1,85°

12W, 6f -1,15 °

Эффективная ширина горизонтального луча
(после уменьшения усиливающего луча антенны)

Менее 1 °

Ширина луча по вертикали -3 дБ

25 °

Боковые лепестки антенны (внутри 10 °)

Менее -21 дБ

Боковые лепестки антенны (за пределами 10 °)

Менее -30 дБ

Скорость вращения

24/48 об / мин
(автоматический высокоскоростной режим улучшает отслеживание быстро движущихся контактов на расстоянии до 3 миль или меньше. Зависит от MFD.)

Полоса пропускания приемника

Согласованный цифровой фильтр для каждой длины импульса

Длительность импульса / Настройки PRF

8

Количество отображаемых уровней видео

256 (8 бит)

Цели

Максимальное количество автоматических и ручных целей MARPA (с датчиком курса)

25

Обновление заголовка в реальном времени (с датчиком направления)

да

Истинные трассы (с датчиком курса)

да

Условия окружающей среды

Диапазон рабочих температур

от -10 ° C до + 55 ° C

Нерабочий диапазон температур

от -20 ° C до + 70 ° C

Стандарт гидроизоляции

IPX6

Стандартная комплектация радара открытого типа RAYMARINE Magnum:

  • Пьедестал мощностью 4/12 кВт
  • Монтажный шаблон
  • Уплотнитель (паста)
  • Кабель от радара к сети RayNet и питанию (15 м)
  • Модуль преобразователя напряжения VCM100
  • Монтажный комплект
  • Радарная антенна (4 или 6 футов)
  • Документация (инструкция)

Опционально:

  • Кабель от радара к сети RayNet и питанию длиной 5 м, 10 м и 25 м

По вопросам наличия, цены, приобретения морского радара открытого типа RAYMARINE Magnum можно обращаться на электронную почту info@nav-tech-msk.ru или по телефонам: +7 (903) 684-41-51, +7 (926) 416-59-33
