WASSP S3r/S3Pr



Голосов: 6
Оценить

WASSP S3r/S3Pr

WASSP S3r/S3Pr - многолучевой сонар, спроектированный на основе полностью цифрового приемопередатчика DRX, с широкополосным датчиком в обтекаемом корпусе, который может работать в диапазоне глубин свыше 350 м. Прибор S3r/S3Pr компании Electronic Navigation Ltd (ENL) - один из самых экономически выгодных многолучевых эхолотов для профессиональной батиметрической съемки и создания карт. Разработанный как многолучевой гидрографический эхолот среднего уровня, WASSP S3r/S3Pr рассчитан на соответствие бюджету заказчика, эксплуатационным требованиям и будущим технологиям. При наличии простого в настройке и интуитивно понятного пользовательского интерфейса он позволяет выполнять гидрографические работы в 100 раз быстрее.

Многолучевой сонар WASSP S3r/S3Pr создан специально для гидрографических съемок и составления карт с учетом потребностей конечных пользователей. Благодаря одновременному формированию 120-градусного сектора обзора при частоте 100 импульсов в секунду и усовершенствованной обработке сигнала с помощью нашего нового модуля обработки данных в режиме реального времени можно без труда получить полную и точную картину подводного пространства. Прибор S3r/S3Pr - это один из самых удобных для использования профессиональных многолучевых эхолотов, который соответствует стандарту МГО S-44 на гидрографические съемки и картографирование категории 1a и особой категории.

Сферы применения многолучевого сонара WASSP S3r/S3Pr:

  • Детальная гидрографическая съемка
  • Гидрографические работы в портах и управления работами в каналах
  • Дноуглубительные работы
  • Планирование и осуществление контроля морской инфраструктуры
  • Исследование потонувших судов
  • Поисково-спасательные операции

Эхолот WASSP S3r/S3Pr с надлежащим комплектом датчиков соответствует следующим стандартам проведения гидрографических съемок:

  • Стандарт МГО S-44 для категории 1A
  • Стандарт МГО S-44 для особой категории

В новом сонаре S3r/S3Pr реализован модуль обработки данных в режиме реального времени (RPM), который оптимизирует отслеживание дна и скорость импульсов для повышения точности и детализации гидрографических съемок. Модуль PRM работает как лицензия с обработкой данных через блок DRX и позволяет экспортировать данные более высокого качества для использования с приложениями для гидрографической съемки сторонних производителей. Модуль RPM можно применять вместе с собственными программными средствами интерфейса CDX WASSP или непосредственно с программным обеспечением сторонних производителей.

Основные преимущества сонара WASSP S3r/S3Pr:

  • Удобство настройки для гидрографической съемки благодаря нашим интегрированным и портативным решениям «под ключ»
  • Частота передачи до 100 импульсов в секунду
  • Прямой интерфейс с вашим любимым программным обеспечением для гидрографических съемок
  • Соответствие стандартам МГО S-44 для гидрографических съемок категории 1а и особой категории
  • Выбор функций, таких как «плотность грунта» или «боковой обзор» и «3-D отражение объектов в толще воды», при наличии дополнительных лицензионных опций
  • Простое и быстрое конфигурирование для сокращения времени настройки
  • Экспорт данных в формате WMBF, XYZ или GSF в большую часть программного обеспечения сторонних производителей
  • Многолучевой эхолот профессионального уровня с возможностью в 100 раз большего покрытия по сравнению с однолучевым эхолотом
  • Удобный в использовании графический пользовательский интерфейс CDX
  • Экономически выгодное решение для универсального применения

Сонар WASSP S3r/S3Pr отличается точностью, универсальностью, простотой в использовании и возможностью расширения в соответствии с требованиями пользователя к составлению гидрографических карт. Благодаря широкополосной технологии сжатого высокоинтенсивного излучаемого сигнала (CHIRP) и многолучевости можно сканировать полосу обзора в пределах 120-градусного сектора (в 3,5 раза больше глубины) в поперечном направлении для получения полной картины морского дна с беспрецедентной четкостью. Используя длинные импульсы по всей частоте CHIRP, эхолоты WASSP четко идентифицируют объекты в толще воды и морское дно.

Системы WASSP разработаны для полной интеграции с ведущим в отрасли программным обеспечением для гидрографических съемок сторонних производителей, включая:

  • HYPACK
  • BeamworX
  • EIVA
  • QINSy
  • SonarWiz

Экспорт в / Совместимость с:

  • Echoview
  • CT Systems Viking
  • Tower
  • GSF, XYZ и др.

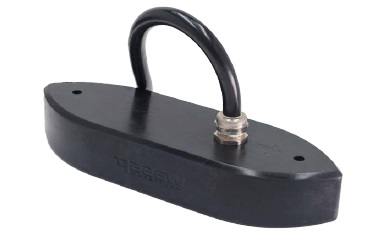

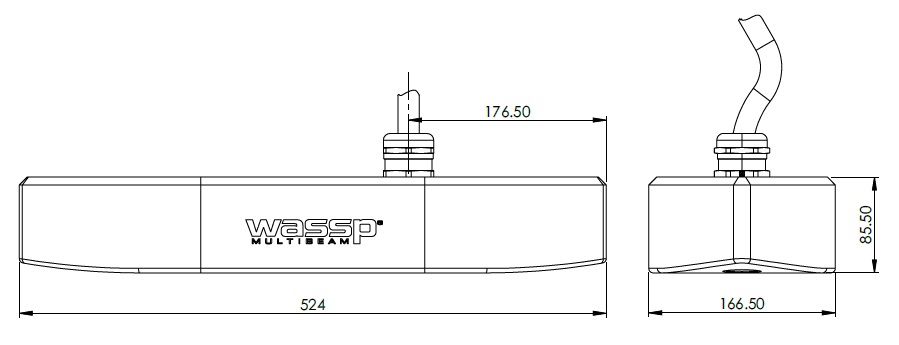

Высокочувствительный широкополосный датчик в обтекаемом корпусе имеет регулируемую пользователем центральную частоту и полосу пропускания CHIRP. Благодаря обработке с использованием очень низкой сопоставимой мощности передачи датчики WASSP обеспечивают высокую четкость на большой и малой глубине. Датчик можно устанавливать на различные корпуса судов с использованием или без использования выравнивающей подкладки (специальный кожух не требуется). За счет монтируемой на болтах конструкции и устойчивой к сопротивлению буксировке формы он также отлично подходит для навесной установки за бортом судна, позволяя использовать прибор WASSP на скорости до 20 узлов.

Особенности многолучевого сонара WASSP S3r/S3Pr:

  • Новое программное обеспечение
  • Новые дополнительные датчики для соответствия стандартам МГО S-44 1B, МГО S-44 1A и МГО S-44 для особой категории; уже входят в комплект поставки и готовы к работе с эхолотом
  • Портативный комплект монтажных стоек ( для S3rP)
  • Комплект водозащищенных кейсов Pelican ( для S3rP)

Сонар WASSP S3r/S3Pr представляет собой очень гибкую систему за счет возможности интеграции с имеющимся комплектом оборудования и программным обеспечением. В дополнение к базовой комплектации S3r/S3Pr имеется ряд опций, которые позволяют пользователю выбирать необходимую комбинацию оборудования и лицензий от стандартного блока обработки до решений «под ключ», которые можно легко начать использовать независимо от типа судна.

Портативный комплект монтажных стоек можно объединить с интегрированным пакетом S3r для установки оборудования на маломерных судах - все помещается в два переносных кейса и предназначено для удобства использования при гидрографических съемках в любом месте.

Технические характеристики многолучевого сонара WASSP S3r/S3Pr:

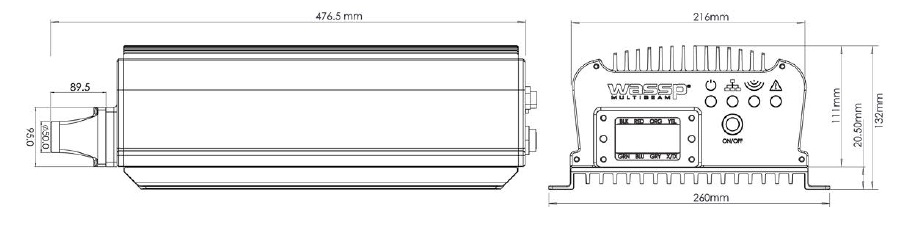

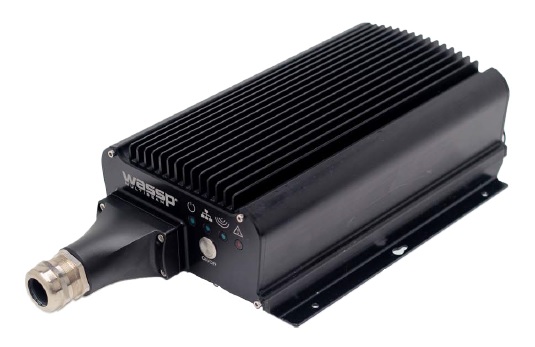

Тип приемопередатчика: DRX-32 с классом защиты IP66
Тип датчика: Широкополосный датчик в обтекаемом корпусе
Ширина обзора: до 120°
Количество лучей: 224 (0,54° в пределах 120°)
Центральная частота по умолчанию: 160 кГц
Диапазон частот: 120–200 кГц
Полоса пропускания: до 60 кГц
Разрешающая способность по дальности (макс.): 2 см
Ширина луча, поперечная: 4,5° (3,6° при 200 кГц)
Ширина луча, продольная: 3,2° (2,6° при 200 кГц)
Тип сигнала: FM
Минимальная глубина:  1 м
Стандартная глубина (90° или 2:1): 300 м
Максимальная глубина (53° или 1:1): 350 м
Напряжение постоянного тока на входе: в диапазоне от 9 до 32 В
Потребление мощности при работе (среднее): 300 Вт / 2,5 Ач при 12 В пост. тока
Длина кабеля датчика: 5 м/ 10 м или 20 м
Соединение для передачи данных: Gbe
Рабочая температура: от -0° до 50°
Экологический стандарт: IEC60945, MIL-STD-901

Минимальные требования к ПК
Операционная система: Windows 10
ЦП: 2,2 ГГц, i5 6 Core или i7 4 Core /8 потоков
Память: 8 Гб
Графические элементы: DirectX11
Разрешение экрана: FHD-1920 x 1080
HDD/SSD: 2 ТБ
Сеть: Ethernet-GbE
Поддержка дисплея с двумя экранами: Да

Отличительные особенности
В комплекте:

  • Составление батиметрических карт 2D/3D
  • Режим гидролокатора
  • Программное обеспечение гидрографических съемок сторонних производителей

Дополнительные лицензии (примерный перечень):

  • CDX (требуется для модуля RPM)
  • Плотность грунта
  • Боковой обзор
  • Позиционирование объектов в толще воды

Типы файлов DATA MANAGER:

  • WMBF
  • XYZ
  • GSF
  • Экспорт данных эхосигналов

Интерфейсы:

  • PPS
  • RS232
  • RS422
  • NMEA0183
  • Ethernet (клиентское подключение)

Решение WASSP S3r - это полностью интегрированный пакет, который включает в себя все основные компоненты, необходимые для работы с многолучевой съемкой, разработанный для обеспечения функциональности, простоты использования и экономической эффективности при достижении точности, требуемой международными стандартами. Пакет S3r является комплексным средством, в состав которого входят следующие компоненты:

  • Датчик многолучевого эхолота - Широкополосный датчик WASSP в обтекаемом корпусе
  • Процессор многолучевого эхолота WASSP DRX-32 (IP66)
  • Датчик ИНС RTK: указывает местоположение, курс, килевая, бортовая и вертикальная качка
  • Антенна: ГНСС RTK с антенной с двойной поляризацией
  • Профилограф SVS: скорость распространения звука в воде
  • Интерфейс пользователя: WASSP CDX с RPM
  • Электрические кабели системы (электропитания, Ethernet, датчика и антенны)

Сонар WASSP S3r совместим с рядом программных платформ сторонних производителей. Комплектация S3r может быть доукомплектована рядом дополнительного оборудования в зависимости от имеющихся компонентов и конструкции судна. Чтобы обсудить необходимую комплектацию, обращайтесь к производителю.

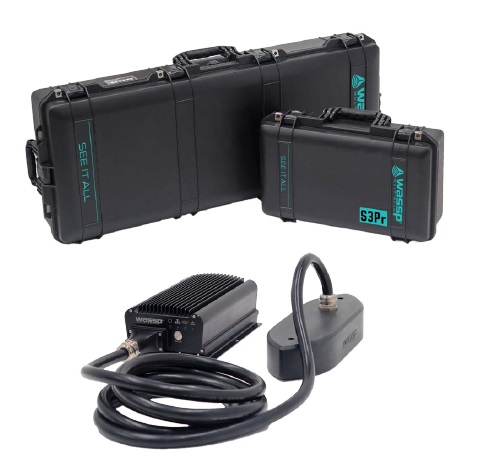

Комплект монтажных стоек для модели WASSP S3Pr позволяет вывести портативную съемку на совершенно новый уровень. Весь комплект помещается в двух прочных кейсах, что обеспечивает удобство транспортировки. При этом сохраняются мощность и точность, характеризущие профессиональность системы промеров глубин. Доступный по цене регулируемый съемный монтажный комплект достаточно гибок и предусматривает различные варианты установки на небольших судах, обеспечивая свободу действий, которая требуется при составлении карт по месту или с использованием любого доступного плавсредства. Навесная установка у борта судна или установка поперек судна: с использованием универсального комплекта монтажных стоек возможны различные способы установки для удобства работы при промерах глубин. В комплект поставки дополнительно входят:

  • Трубки стойки из анодированного алюминия
  • Кейс Pelican 1555 Air
  • Кейс Pelican 1745 Air
  • Зажимы: Т-образный зажим (х 5), Муфтовый зажим (x 2), Монтажный зажим (x 2)
  • Монтажная пластина

По вопросам наличия, цены, приобретения многолучевого сонара WASSP S3r/S3Pr можно обращаться на электронную почту info@nav-tech-msk.ru или по телефонам: +7 (903) 684-41-51, +7 (926) 416-59-33
