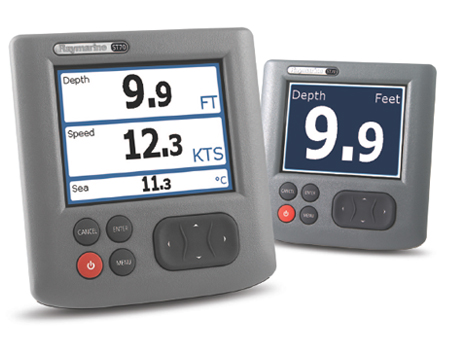

Многофункциональная индикаторная система RAYMARINE ST70
Многофункциональная индикаторная система RAYMARINE ST70 позволяет выводить информацию в различных экранных режимах: цифровые данные, аналоговая индикация, графическое отображение данных отображение истории.
Многофункциональная индикаторная система RAYMARINE ST70 базируется на инновационной сетевой технологии Raymarine SeaTalkng.
Многофункциональная индикаторная система RAYMARINE ST70 отображает на дисплее показания Глубины/Скорости/Температуры воды/Скорости и напрвления ветра/Состояния двигателя(зависит от подключённых к дисплею датчиков).
Характеристики многофункциональной индикаторной системы RAYMARINE ST70:
| Скорость |
Окружающая среда |
Глубина |
Компас |
Ветер |
Двигатель |
В разделе скорости отображается
следующая информация: |
Температура воды |
Отображение одиночных страниц с информацией о глубинах, либо отображение данных в многооконном режиме (индивидуальная настройка ST70). |
Курс |
Скорость вымпельного ветра и угол ветра. |
Обороты двигателя (об/мин) |
| Эффективная скорость лавировки тносительно путевой точки |
Атмосферное давление и журнал изменения |
Глубина (футы, морские сажени или
метры) |
Журнал глубин |
Истинная скорость ветра и истинный угол ветра. |
Расход топлива. |
| Скорость и истинная скорость. |
Время восхода и захода солнца |
Журнал глубин |
Фиксированный курс |
Направление ветра у воды (GWD) |
Ток и температура батареи. |
| Максимальная и средняя скорость |
Температура воды(максимальная и минимальная) |
Максимальная глубина |
Галсовый курс |
Роза ветров |
Моточасы |
| Эффективная скорость лавировки по ветру |
Температура воздуха и журнал изменений |
Эффективный курс(CMG) |
Шкала Бофорта |
|
Угол трима |
| Журнал и время плавания |
Температура воздуха(максимальная и минимальная) |
Эффективное расстояние(DMG) |
Журнал скорости ветра и журнал направления ветра |
|
Температура и давления масла |
| Местное время и дата |
|
Среднее отклонение от курса |
Минимальная/максимальная скорость вымпельного ветра |
|
Температура охлаждающей жидкости |
| Гоночные таймеры |
|
Средний курс |
Минимальная/максимальная скорость истинного ветра |
|
Давления наддува/давление в системе охлаждения |
Спецификация многофункциональной индикаторной системы RAYMARINE ST70:
| Питание: |
|
| Рабочий диапазон напряжения(В пост.тока) |
9-16В |
| Потребляемая мощность(номинальная)мА |
220мА |
| Физические характеристики: |
|
| Габаритные размеры((ШхВхГ),мм |
110х115х24 |
| Вес(кг). |
0,27 |
| Тип установки |
Низкопрофильное креплениев панель\на поверхность |
| Тип управления |
4 кнопки\джостик |
| Тип и размер дисплея |
89мм QVGA(320х240) цветной TFT экран,адаптированный к солнечному свету |
| Цветовые палитры |
Дневной и ночной режимы |
| Подсветка дисплея |
Белые светодиоды,плавная шкала |
| Разъёмы: |
|
| Разъёмы |
2 разъёма SeaTalkng |
| Интерфейсы |
SeaTalkng,NMEA2000,SeaTalk,SeaTalk2 |
| Экран,Страницы: |
|
| Языки |
Английский и языки других народов мира |
| Пользовательские страницы инструментов |
8 |
| Варианты расположения пользовательских страниц |
16 |
| Глубина |
глубина,журнал глубины,минимальная глубина,максимальная глубина |
| Скорость |
VMG к точке,VMG по журналу точек,скорость,журнал скорости, максимальная, минимальная,средняя скорости,VMG по ветру, журнал, рейс, местное время и дата |
| Ветер |
AWА, AWA,TWS,TWA,GWD,шкала Бофорта,ветры основных румбов, журнал скорости ветра, журнал направления ветра,AWS
макс.,AWA макс.,TWA макс.,TWA мин.,TWS макс.,TWS мин. |
| Компас |
Курс,курсовой журнал,закреплёный курс,галсовый курс,средний курс |
| Навигация |
BTW,XTE,ETA,TTG,CMG,DMG,DMG и CMG,DTW |
| GPS |
COG, SOG, график COG, график SOG, COG и SOG,широта и долгота, спутники, спутники и НDOP |
| Двигатель |
Обороты двигателя,расход топлива,запас топлива,давление наддува,давление в системе охлаждения,положение трима\транцевых плит |
| Аккумулятор |
Напряжение и температура,ток аккумулятора |
| Окружающая среда |
Температура воды,показание барометра,журнал показаний барометра, время восхода и заката солнца, максимальная, минимальная, средняя температура воды,график температуры воды,температура воздуха,график изменения температуры воздуха,истинное и относительное охлаждение ветром, температура конденсации,влажность(трнбуется наличие спец. датчика) |
| Сигнализация |
Глубина,скорость,ветер,температура,отклонение от курса,заряд аккумулятора, последнее местоположение,достижение путевой точки,выход в точку "Человек за бортом" |
По вопросам наличия, цены, приобретения многофункциональной индикаторной системы RAYMARINE ST70 можно обращаться на электронную почту info@nav-tech-msk.ru или по телефонам: +7 (903) 684-41-51, +7 (926) 416-59-33
Модель снята с производства.
|
