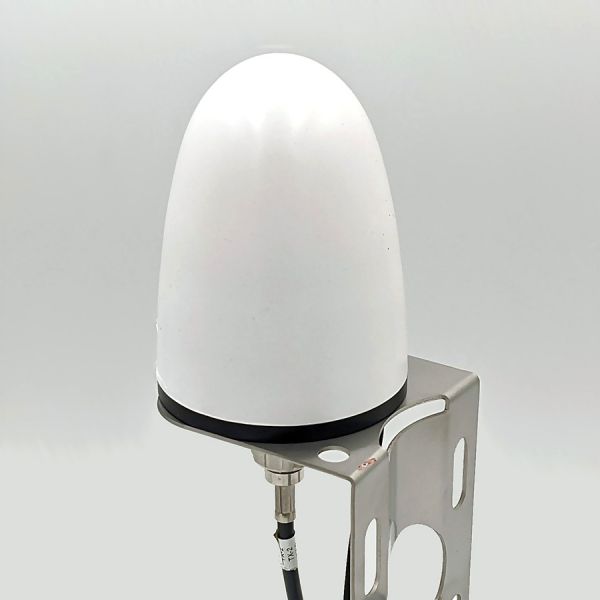

Sirus GPSGL-TMG-SPI-40NCB

Sirus GPSGL-TMG-SPI-40NCB - антенна ГНСС (GPS/Глонасс) для систем временной синхронизации и высокоточного тайминга. Модель GPSGL-TMG-SPI-40NCB бренда SIRUS является недорогим аналогом популярной модели PCTEL GPSGL-TMG-SPI-40NCB и антенн НВС Навигационные Технологии НАВИС NV70.

Sirus GPSGL-TMG-SPI-40NCB может быть установлена отдельно или на трубостойку с помощью прилагаемого комплекта монтажных частей. Универсальное крепление (на мачту или стену) входит в комплект поставки модели GPSGL-TMG-SPI-40NCB.

Технологические особенности и возможности Sirus GPSGL-TMG-SPI-40NCB:

• Антенна Глонасс/GPS GPSGL-TMG-SPI-40NCB предназначена для систем синхронизации времени и часификации (первичных эталонных источников, базовых станций часификации), таких как Сервер точного времени “Метроном” или Радиосервер точного времени “РСТВ-01-01”.
• Устройства синхронизации времени являются базовым элементом для построения хронометрических систем и систем временного тайминга различного назначения.
• Антенна поддерживает работу в диапазоне 3-х основных систем навигации GPS L1, GALILEO E1, GLONASS L1.
• Антенна Sirus имеет низкий уровень шума, высокий уровень усиления до 40дБ и хорошо подходит для монтажа с большой длиной кабеля (до 20 м).
• Квадрофилярная конструкция чувствительного элемента (Quadrifilar Helix) в сочетании с многоступенчатой фильтрацией обеспечивает превосходное подавление помех по сравнению с традиционными GPS/GLONASS антеннами.
• Конусообразная форма обтекателя обеспечивает защиту от влаги и обледенения, а также отпугивает птиц.
• Антенна выполнена из безопасных материалов, которые полностью соответствуют директивам ЕС RoHS.
• Антенна имеет встроенное устройство защиты от молнии и защиту от подключения в обратной полярности.

Основные технические характеристики Sirus GPSGL-TMG-SPI-40NCB:

GNSS антенный элемент
Диапазон частот: 1590 ±30 МГц (GPS L1, GALILEO E1, GLONASS L1)
Усиление антенного элемента: более 3,5 dBi
Поляризация: RHCP (правая эллиптическая круговая поляризация)
Коэффициент эллиптичности ДН: менее 2.0 дБ @zenith
Ширина луча ДН по уровню 3 дБ: 110±10°
Отношение «вперёд-назад» ДН: более 10 дБ
Разъем: Коаксиальный N (F)
Сопротивление: 50 Ом
Защита от молнии / перенапряжения / разрядов: GB/T17626.5-2008 IDT IEC 61000-4- 5: 2005 Level 4
Встроенный малошумящий усилитель LNA
Диапазон частот: 1590 ± 30 МГц
Коэффициент усиления LNA: 40±4 дБ @ GPS L1 GALILEO E1; 38 ±4 дБ @ ГЛОНАСС L1
Неравномерность полосы пропускания: не менее 1 дБ (1575,42±1,023 МГц); не менее 2 дБ (1575,42±5 МГц)
Коэффициент шума LNA: не менее 2,0 дБ при +25℃; не менее 2,5 дБ при +80℃
Подавление внеполосных сигналов и излучений: более 60 дБ (1690 МГц), более 60 дБ (1450 МГц),
КСВН: не более 1,8:1
Защищённость от помех и перегрузок: в полосе 1575.42+100 МГц подавляет сигналы до 0 дБм
Способ питания: через коаксиальный кабель
Напряжение постоянного тока: 3,3-16,0 В (рекомендуемый максимум 9 В пост. тока)
Потребляемый ток: не менее 45 мА
Механические характеристики
Материал обтекателя: аморфный термопластик ASA
Размеры (D × H): Ø72 мм × 95 мм (115 мм с разъемом)
Вес: 0,3 кг (корпус без крепежа)
Диапазон рабочих температур: от -40℃ до + 80℃
Диапазон температур хранения: от -45℃ до + 85℃
Рабочая влажность: не более 95%
Рабочая скорость ветра: не более 45 м/с
Максимальная скорость ветра: не более 60 м/с
Влаго-, пыле- непроницаемость: стандарт IP67

Комплектация Sirus GPSGL-TMG-SPI-40NCB:

• Антенна
• Винты М5 (4 шт.)
• Крепежный кронштейн
• Клемма заземления
• Хомуты (2 шт.)
• Документация
