FURUNO FAR-2018/FAR-2028

FURUNO FAR-2018/FAR-2028 – морская РЛС X-band с широкоэкранным ЖК-дисплеем диагональю 27 дюймов, cоответствующим требованиям IMO к судам водоизмещением свыше 10000 регистровых тонн. Радары FAR-2018/FAR-2028 отличаются ультрасовременной конструкцией антенны и инновационными технологиями обработки сигналов. Передовые технологии Furuno, а также интуитивно понятный дизайн, пользовательский интерфейс повышают ситуационную осведомленность и обеспечивают максимальную безопасность навигации и судоходства. Радиолокационное изображение быстро регулируется нажатием одной кнопки. Если активирована функция АСЕ, система автоматически настраивает фильтр подавления помех и регулировку усиления в зависимости от состояния моря и метеорологических условий. Благодаря функции Fast Target Tracking радиолокационные станции этой серии быстро предоставляет точную информацию о сопровождаемой цели: требуется всего несколько секунд, чтобы отобразить вектор скорости и путевого угла, что позволяет заблаговременно принять необходимые меры и избежать аварии.

Эргономичные органы управления радаров FURUNO FAR-2018/FAR-2028 способствуют удобному использованию и непринужденной работе с оборудованием в дальнем рейсе, что имеет большое значение. Блоки управления этой серии РЛС разработаны с учетом принципов эргономики, чтобы обеспечить комфортную работу оператора. Всеми операциями можно управлять с помощью трекбола. Морские РЛС FAR-2018/FAR-2028 разработаны для обеспечения более четких и точных радиолокационных изображений окружающего пространства. При этом повышенная надежность сочетается с более низкой общей стоимостью и простым техническим обслуживанием. Высокое качество изображений достигается, благодаря процессору обработки сигналов внутри антенного блока, который преобразует аналоговые сигналы в цифровые непосредственно перед их отправкой на блок процессора. Сеть Ethernet обеспечивает надежную передачу сигналов между антенной и подпалубным блоком процессора.

Простая установка судовых радаров FURUNO FAR-2018/FAR-2028 в качестве нового оборудования и при модернизации предыдущих моделей благодаря расширенным возможностям. Дополнительный преобразователь сигналов LAN позволяет осуществлять связь по локальной сети. Локальная сеть позволяет расширить возможности РЛС при подключении к существующей или новой системе, например, ЭКНИС и РДР.

Особенности и возможности радилокационных станций FURUNO FAR-2018/FAR-2028:

• Возможность выбора широкоэкранного монитора 27″ (модель: MU-270W). Благодаря увеличенному широкоэкранному монитору на нем отображаются 9 полей данных TT.
• Функция автоматического подавления помех (ACE) для непревзойденной четкости эхосигналов. Радиолокационное изображение быстро регулируется нажатием одной кнопки
• Функция быстрого сопровождения целей Fast Target Tracking™ для предотвращения столкновений на ранних этапах. требуется всего несколько секунд, чтобы отобразить вектор скорости и путевого угла цели
• Панель быстрого доступа InstantAccess bar™ содержит контекстные меню часто используемых задач (функций/действий)
• Эргономичные органы управления для непринужденной работы. Всеми операциями можно управлять с помощью трекбола
• Модернизированная антенна для сверхточных сигналов и высокой надежности. Новая форма антенны подавляет аэродинамическое сопротивление и облегчает нагрузку на редуктор
• РЛС FURUNO FAR-2018/FAR-2028 X-диапазона могут использоваться в качестве ледовой РЛС или Системы обнаружения разливов нефти при подключении радар-процессора FICE-100 или FOIL-200
• Конструкция редуктора также была изменена. Снижение аэродинамического сопротивления и бесколлекторный двигатель постоянного тока увеличивают прочность редуктора и срок его эксплуатации
• При модернизации могут использоваться существующий монитор, блок управления и кабели (при установке вместо РЛС Furuno серии FAR-2xx7)
• Дополнительный преобразователь сигналов LAN позволяет осуществлять связь по локальной сети
• При использовании дополнительного концентратора локальной сети межкоммутаторное соединение можно выполнять только с помощью LAN-кабеля

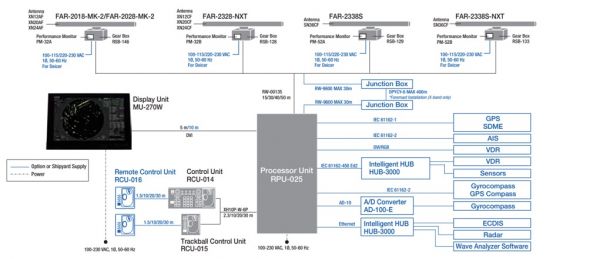

Технические характеристики FURUNO FAR-2018/FAR-2028:

Излучатель антенны
1). Тип: С волноводно-щелевой антенной решеткой
2). Ширина луча и затухание бокового лепестка:

Тип излучателя	XN12AF	XN20AF	XN24AF
Длина (см/фут)	126/4	204/6,3	255/7,88
Ширина луча в горизон. плоскости	1,9°	1,23°	0,95°
Ширина луча в вертик. плоскости	20°
Боковой лепесток в пределах ±10°	-24 дБ	-28 дБ	-28 дБ
Боковой лепесток за пределами ±10°	-30 дБ	-32 дБ	-32 дБ

3). Поляризация: Горизонтальная
4). Частота вращения: 24 об/мин или 42 об/мин (для высокоскоростных судов)
5). Ветровая нагрузка: 100 узлов
6). Антиобледенитель (доп. заказ): вкл.: при температуре ниже 0 °С; выкл.: при температуре выше +5 °С
Приемопередатчик
1). Частота и модуляция передачи Х-диапазон (магнетрон): 9410 МГц ±30 МГц, P0N
2). Выходная мощность: FAR-2018 - 12 кВт, FAR-2028 - 25 кВт
3). Шкала дальности, частота повторения импульсов (PRR) и длина импульса (PL)

PRR (Гц.прибл.)	Шкала дальности (мор. мили)
3000	S1(0.125,0.25,0.5,0.75,1.5)
3000	S2(0.5,0.75,1.5,3)
1500	М1(0.75,1.5,3,6,12)
1200	М2(1.5,3,6,12,24)
1000	M3(3,6,12,24)
600*	L(6,12,24,48,96)

* 500 Гц при дальности 96 морских миль.
Блок процессора
1). Минимальный диапазон дальности: 22 м
2). Разрешающая способность по дальности: 26 м
3). Точность определения дальности: 1% от максимальной дальности используемой шкалы или 10 м, в зависимости от того, какое из значений больше
4). Разрешающая способность по пеленгу: 2,1° (XN12AF), 1,5° (XN20AF), 1,2° (XN24AF)
5). Точность определения пеленга: ±1°
6). Шкала дальности и интервал колец дальности (RI):

Шкалы дальности (мор. мили)	0,125	0,25	0,5	0,75	1,5	3	6	12	24	48	96
RI (морские мили)	0,025	0,05	0,1	0,25	0,25	0,5	1	2	4	8	16
Количество колец	5	5	5	3	6	6	6	6	6	6	6

7). Время разогрева: прибл. 3 минуты (за исключением твердотельной РЛС)
8). Режим ориентации изображения: по курсу, по курсу STAB, по стабилизированному курсу, по Северу (относительное/истинное движение), по корме
9). Метки: курсор, кольцо дальности, курсовая черта, метка Севера, метка направления, след цели, ПКД, ЭВН, зона захвата
10). Средство сопровождения целей (СС): автоматический или ручной захват 100 целей в пределах 24/32 морских миль (диапазон выбирается в меню для технического обслуживания), автоматическое сопровождение всех захваченных целей
Сопровождение: 5/10 точек по всем целям
Время вектора: выкл., 30 сек, 1-60 мин
11). АИС
Емкость дисплея - 350 целей
Сопровождение - 5/10 точек по активированным целям
Время вектора - выкл., 30 сек, 1-60 мин
12). Радиолокационная карта: 20 000 точек
13). Зона захвата: 2 зоны
14). Функция межкоммутаторного соединения: выбирается через меню
Блок дисплея
1). Тип экрана MU-270W: Цветной ЖК-дисплей с диагональю 27 дюймов, 1920 х 1200 точек (WUXGA)
2). Яркость MU-231/270W: 400 кд/м2 (стандартно)
3). Расстояние от глаз до экрана MU-270W: номинальное 1,02 м
4). Эффективный диаметр РЛС MU-270W: 350 мм
Интерфейс
1. Количество портов (блок процессора):
Последовательный: 7 портов (МЭК 61162-1/2: 2 порта, МЭК 61162-1: 4 порта, AD-10:1 порт)
Вывод предупредительных сигналов: 6 портов: сигнал контакта, ток нагрузки 250 мА (Нормально замкнутый/разомкнутый: 4, отказ системы: 1, отказ питания: 1)
Вывод DVI: 2 порта: данные изображения DVI-D, DVI-I или RGB (РДР)
LAN: 2 порта: Ethernet 100Base-TX
RS-232C: 1 порт: для регулировки яркости
Ведомый дисплей (для ЭКНИС): 2 порта: HD, BP, запускающий сигнал и видеосигнал
2). Предложения данных (МЭК 61162-1/2, МЭК 61162-450)
Входные: АВК, АСК, ACN, ALR, BWC, BWR, CUR, DBK'1, DBS'1, DBT, DDC, DPT, DTM, GGA, GLL, GNS, НВТ, HDT'1, MTW, MWV, OSD, RAQ, RMB, RMC, ROT, RTE, THS, VBW, VDM, VDO, РДР, VHW, VSD, VTG, VWR'1, VWT'1, WPL, ZDA
Выходные: ABM, АСК, АЮ, ALC, ALF, ALR, ARC, ВВМ, DDC, EVE, НВТ, OSD, RSD, TLB, TLL, TTD, ТТМ, VSD'1: для модернизации.
3). Интерфейс локальной сети для МЭК 61162-450 (ЕС-3000)
Порт (LAN2): 100Base-TX, IPv4, 8Р8С разъем
Группа передачи МЭК 61162-450
Входные: MISC, TGTD, SATD, NAVD, TIME, PROP
Выходные: произвольные (по умолчанию: TGTD)
Групповой адрес: 239.192.0.1 до 239.192.0.16
Порт-адресат: 60001-60016
Ретранслируемая передача образа
Групповой адрес: 239.192.0.26 до 239.192.0.30
Порт-адресат: 60026-60030
Другие сетевые функции исключенные МЭК 61162-450: SNMP, HTTP, системный журнал, протокол управления Furuno (FMP)
4). Выходной порт на антенном блоке
Ведомый дисплей (для РЛС): 1 порт: HD, BP, запускающий сигнал и видеосигнал
Источник питания
1). Блок процессора (с антенной и блоком приемопередатчика)
Furuno FAR-2018: 100-230 В перем. тока: 2,2-1,1 (2,8-1,4) А, 1 фаза. 50-60 Гц
Furuno FAR-2028: 100-230 В перем. тока: 2,6-1,3 (3,9-1,7) А, 1 фаза, 50-60 Гц
2). Блок дисплея MU-270W: 100-230 В перем. тока: 0,7-0,4 А, 1 фаза, 50-60 Гц
3). Концентратор (доп. заказ): 100-230 В перем. тока: 0,1 А макс., 1 фаза, 50-60 Гц
4). Антиобледенитель (доп. заказ): 100-115/220-230 В перем.тока: 2,6-1,3 А, 1 фаза, 50-60 Гц
Условия эксплуатации
1). Диапазон температур окружающей среды
Антенный блок: от -25 °С до +55 °С (хранение: от -25 °С до +70 °С)
Блоки для установки внутри помещения: от -15 °С до +55 °С (хранение: от -20 °С до +70 °С)
2). Относительная влажность: 95% и менее при 40 °С
3). Степень защиты
Антенный блок: IP56
Блок процессора/монитора: IP22
Блок управления: IP20
Концентратор: IP20 (концентратор HUB-100), IP22 (концентратор HUB-3000)
Вибрации: МЭК 60945 ред.4
