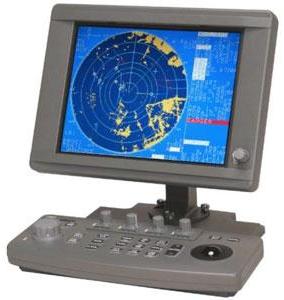

Морской радар JRC JMA-5104

Морской радар JRC JMA-5104 - судовая РЛС (радиолокационная станция) с антенной закрытого типа и мощностью 4 кВт. В комплект поставки судового радара JMA-5104 компании JRC входит 10” цветной LCD монитор с высоким разрешением. В морском радаре JRC JMA-5104 использованы все лучшие характеристики, которые по мере усовершенствования применялись в радарах предыдущих серий JMA-2300, JMA-3200, JMA-3800 и JMA-3900.

Вариант поставки радара JMA-5104 - в комплекте с 15” цветной LCD монитором.

Особенности морского радара JRC JMA-5104:

• Возможность перемещения дисплея в вертикальной плоскости для работы при любом освещении без потери яркости и контрастности изображения
• Простота в управлении посредством программируемых клавиш, эргономичной клавиатуры со встроенным трекболом и клавишами регулировки
• LSD-дисплей обеспечивает четкое радиолокационное изображение
• Функция отображения следов (послесвечения) обеспечивает изображение следа целей в двух форматах
• Возможность вывода радиолокационной информации на РС
• Смещение центра развертки более чем на 90%
• Прямое подключение GPS-компаса (опция)
• Возможность использования гироконвертора (опция)
• Функция ATA автосопровождение 10 целей (опция)

Спецификация морского радара JRC JMA-5104:

Тип дисплея Растровый PPI формат
Масштаб шкал дальности 0,125; 0,25; 0,5; 0,75; 1,5; 3; 6; 12; 24; 48 миль
Информация на экране монитора Масштаб шкал дальности, неподвижные кольца дальности, режим движения, текущий курс судна, длительность импульса, информация о других целях (курс, дистанция, скорость, координаты) в автоматическом и ручном режимах, место якорной стоянки, переменные кольца дальности, переменные визиры направления, текущие координаты судна, режим охранной зоны

Антенна:

Тип NKE-2042
Габаритные размеры 637мм (2-х футовая закрытая)
Излучаемая мощность 4 кВт
Частота 9410±30 МГц
Поляризация Горизонтальная
Диаграмма направленности Горизонт. 4 град. (-3 дБ) Вертикаль. 25 град. (-3 дБ)
Скорость вращения 27 об/мин
Длительность импульса 0,08 мкс/0,25 мкс/0,5 мкс/1,0 мкс
Синхронизация Циркулятор + диод
Частотное преобразование ВЧ-микросхема
Настройка Ручная/автоматическая
Рабочая температура  -15 град. - +55 град.
Влажность  93%, +40 град.
Антенный кабель CFQ-6912-20 (Стандартная поставка 20 м)
Индикатор NCD-4310
Процессор NCD-1260
Режим отображения Истинное движение/Относительно «Севера»/Относительно курса
Подключение указателей курса GPS-приемник/ GPS-компас, электронный компас
Указатель курса Электронный
Переменные кольца дальности (EBL) 2
Переменные визиры направления (VRM) 2
Интервалы отображения следов целей 15сек, 30сек, 1мин, 3мин, 6мин, 15мин, 30мин

Дисплей NWZ-146:

Жидкокристаллический 10,4”, цветной, 640 x 480 точек (VGA)
Соединительный кабель 5 м (от дисплея до процессора)

Пульт управления (клавиатура) NCE-7640:

Соединительный кабель 5 м (от процессора до пульта управления)
Рабочая температура  -15 град. - +55 град.
Влажность  93%, +40 град.
Напряжение питания 12, 24, 32V DC (10,8 – 42)V DC

Комплект поставки морского радара JRC JMA-5104:

• Закрытая антенна NKE-2042 - 1шт
• Антенный кабель CFQ-6912-20 - 20м
• Индикатор NCD-4310 - 1шт
• Дисплей NWZ-146 - 1шт
• Пульт управления (клавиатура) NCE-7640 - 1шт
• Инструкция на русском языке
• Гарантийный талон
• Сертификат РМРС

Опции:

• Источник питания NBA-797 100/110/115/200/220/230V AC, 1 фаза
• Плата Системы автоматического сопровождения/АТА NCA-868
• Гироконвертор NSK
• Дополнительный монитор (пульт управления NCE-7640/дисплей NWZ-146)
• Кабель CFQ-6912-30 – 30 м
