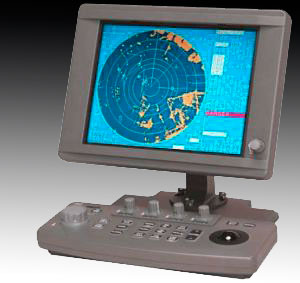

Морской радар JRC JMA-5106
Морской радар JRC JMA-5106 - cудовой радар с 10,4 дюймовым экраном и высоким разрешением. В этом приборе сконцентрировались все лучшие возможности, которые по мере усовершенствования применялись в радарах предыдущих серий JMA-2300, JMA-3200, JMA-3800 и JMA-3900. В стандартный комплект поставки морского радара JRC JMA-5106 входит 10” цветной LCD монитор с высоким разрешением. Варианты поставки:
- комплект с 15” цветным LCD монитором;
- комплект с 20” цветным LCD монитором.
Морской радар JRC JMA-5106 очень прост в эксплуатации благодаря применению удобной клавиатуры и встроенной мыши, что значительно упрощает работу. ЖК экран обеспечивает четкое радиолокационное изображение. По водостойкости дисплей полностью соответствует международному стандарту IPX5, а так же IECB0945 по вибрации. У вас есть возможность перемещения дисплея в вертикальной плоскости для работы при любом освещении без потери яркости и контрастности изображения. Предусмотрена настройка уровня яркости для использования в ночное время, а так же четыре варианта цветовых схем.
Судовой радар JRC JMA-5106 подключается к вашему картплоттеру напрямую. Стоит обратить внимания на такие возможности устройства как вывод "данных радарной системы" (RSD), "сообщения о наблюдаемом объекте" (TMM) и "данных о вашем судне" (OSD) непосредственно в персональный компьютер. Непосредственный ввод данных компаса GPS, возможность подключения блока NSK (дополнительное оборудование), полное управление антенной со второй станции. Новая функция MARPA автоматически определяет до 10 двигающихся целей, определяет их курс движения и скорость (опция, встраиваемый блок MARPA NCA-868). Повышение эффективности работы при использовании алгоритма ARPA на больших радарах. У прибора увеличена скорость вращения антенны радара до 48 об/мин.
JRC JMA-5106 – великолепное сочетание качества и последних технических разработок JRC.
Особенности морского радара JMA-5106:
- Возможность перемещения дисплея в вертикальной плоскости для работы при любом освещении без потери яркости и контрастности изображения
- Простота в управлении посредством программируемых клавиш, эргономичной клавиатуры со встроенным трекболом и клавишами регулировки
- LSD-дисплей обеспечивает четкое радиолокационное изображение
- Функция отображения следов (послесвечения) обеспечивает изображение следа целей в двух форматах
- Возможность вывода радиолокационной информации на РС
- Смещение центра развертки более чем на 90%
- Прямое подключение GPS-компаса (опция)
- Возможность использования гироконвертора (опция)
- Функция ATA автосопровождение 10 целей (опция)
Технические характеристики морского радара JRC JMA-5106:
| Модель |
JMA-5106 |
| Тип дисплея |
Растровый PPI формат |
| Масштаб шкал дальности |
0,125; 0,25; 0,5; 0,75; 1,5; 3; 6; 12; 24; 48; 72 миль |
| Информация на экране монитора |
Масштаб шкал дальности, неподвижные кольца дальности, режим движения, текущий курс судна, длительность импульса, информация о других целях (курс, дистанция, скорость, координаты) в автоматическом и ручном режимах, место якорной стоянки, переменные кольца дальности, переменные визиры направления, текущие координаты судна, режим охранной зоны. |
| Антенна |
| Тип |
NKE-2062 |
| Габаритные размеры |
1190 мм |
| Излучаемая мощность |
6 кВт |
| Частота |
9410±30 МГц |
| Поляризация |
Горизонтальная |
| Диаграмма направленности |
Горизонт.2 град. (-3 дБ)
Вертикаль. 30 град. (-3 дБ) |
| Скорость вращения |
27 (опция 48) об/мин |
| Длительность импульса |
0,08 мкс/0,25 мкс/0,5 мкс/1,0 мкс |
| Синхронизация |
Циркулятор + диод |
| Частотное преобразование |
ВЧ-микросхема |
| Настройка |
Ручная/автоматическая |
| Рабочая температура |
Температура -15 град. - +55 град.
Влажность – 93%, +40 град. |
| Антенный кабель |
CFQ-6912-20 (Стандартная поставка 20 м) |
| Индикатор |
NCD-4310 |
| Процессор |
NCD-1260 |
| Режим отображения |
Истинное движение/Относительно «Севера»/Относительно курса |
| Подключение указателей курса |
GPS-приемник/ GPS-компас, электронный компас |
| Указатель курса |
Электронный |
| Переменные кольца дальности (EBL) |
2 |
| Переменные визиры направления (VRM) |
2 |
| Интервалы отображения следов целей |
15сек, 30сек, 1мин, 3мин, 6мин, 15мин, 30мин |
| Дисплей |
NWZ-146 |
| Жидкокристаллический |
10,4”, цветной, 640 x 480 точек (VGA) |
| Соединительный кабель |
5 м (от дисплея до процессора) |
| Пульт управления (клавиатура) |
NCE-7640 |
| Соединительный кабель |
5 м (от процессора до пульта управления) |
| Рабочая температура |
Температура -15 град. - +55 град.
Влажность – 93%, +40 град. |
| Напряжение питания |
12, 24, 32V DC (10,8 – 42)V DC |
| Опции |
Источник питания NBA-797 100/110/115/200/220/230V AC, 1 фаза
Плата Системы автоматического сопровождения/АТА NCA-868
Гироконвертор NSK
Дополнительный монитор (пульт управления NCE-7640/дисплей NWZ-146)
Кабель CFQ-6912-30 – 30 м |
Комплект поставки морского радара JRC JMA-5106:
- Закрытая антенна NKE-2062 - 1шт
- Антенный кабель CFQ-6912-20 - 20м
- Индикатор NCD-4310 - 1шт
- Дисплей NWZ-146 1шт
- Пульт управления (клавиатура) NCE-7640 1шт
- Инструкция на русском языке
- Гарантийный талон
- Сертификат РМРС
По вопросам наличия, цены, приобретения морского радара JRC JMA-5106 можно обращаться на электронную почту info@nav-tech-msk.ru или по телефонам: +7 (903) 684-41-51, +7 (926) 416-59-33
|
