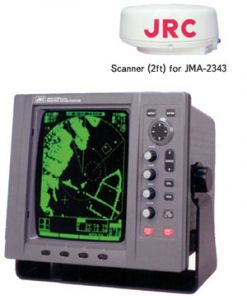

Радиолокационная станция JRC JMA-2343
Радиолокационная станция JRC JMA-2343 – это морской радар, который поможет вам обеспечивать безопасность в рейсе. Новая система обработки данных дает возможность использовать широкий диапазон новых функций, ранее не существовавших в радарах данного класса.
Картографическая информация объединена с отображением радара для предоставления полной картины окружающей среды. На экране радиолокационной станции JRC JMA-2343 можно увидеть треки судна, на котором она установлена, так и треки других судов. А так же путевые точки, поэтому процесс судовождения значительно упрощается. Простое управление электронными маркерами дальности (VRM), направления (EBL), плавающий курсор EBL. Двухкратное изменение масштаба картинки на экране радара JMA-2343, позволяет оперативно принимать решения.
Вся информация, которую предоставляет радиолокационная станция JRC JMA-2343, хранится в памяти системы, поэтому, переключаясь с одного режима на другой, например, с режима "Север-верх" на режим "По курсу" или при изменении диапазона вы в ту же секунду имеет на экране картинку области.
Особенности радиолокационной станции JRC JMA-2343:
- Выходная мощность 4 кВт (JMA-2343)
- Дальность 48 морских миль
- 2 порта NMEA 0183 (1 входа и 1 выход)
- Автоматическая настройка радиолокационного изображения
- Дополнительная поставка – автоплоттер (автоматический/ручной захват 10 целей)
- Программируемые функциональные клавиши
Технические характеристики радиолокационной станции JRC JMA-2343:
| Антенна закрытая NKE-249 |
| диаметр |
620 мм |
| Поляризация |
Горизонтальная |
| Диаграмма направленности: |
| горизонт |
4 град |
| верт. |
25 град |
| Скорость вращения: |
27 об/мин |
| Вес: |
10,5 кг |
| Передатчик: |
Совмещенный с антенной |
| Частота: |
9410±30 МГц |
| Длительность импульса: |
0,08 мкс/0,25 мкс/0,5 мкс/1,0 мкс |
| Излучаемая мощность |
4 кВт |
| Дисплей NCD-4170 |
| Тип |
CRT, монохром |
| Размер экрана |
10” (254 мм) |
| Шкалы / кольца дальности |
0,125/0,065; 0,25/0,125; 0,5/0,1; 0,75/0,25
1,5/0,5; 3/0,5; 6/1; 12/2; 24/4; 36/6; 48/8 миль |
| Интерфейс: |
| Вход |
NMEA 0183 (GGA, RMA, RMC, GLL, RMB, BWC, VTG, VHW, HDT, HDM, HDG, GLC,GTD) |
| Выход |
NMEA 0183 (RSD) |
| Габаритные размеры |
278 x 242 x 289 мм |
| Масса |
9 кг |
| Питание |
10,8 – 42V DC (2V DC; 24V DC; 32V DC) |
| Потребляемая мощность |
50 Вт |
Стандартный комплект поставки радиолокационной станции JRC JMA-2343:
- Дисплей NCD-4170
- Антенна NKE-249
- Кабель CFQ-6774, 15 м
Опционально:
По вопросам наличия, цены, приобретения радиолокационной станции JRC JMA-2343 можно обращаться на электронную почту info@nav-tech-msk.ru или по телефонам: +7 (903) 684-41-51, +7 (926) 416-59-33
Модель снята с производства.
|
