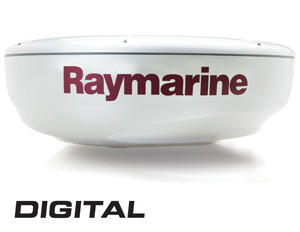

Цифровая антенна закрытого типа RAYMARINE RD424D

Цифровая антенна закрытого типа RAYMARINE RD424D - радарная антенна мощностью мощность 4 кВт и дальностью 48 миль. Модель RD424D предназначена для подключения к МФД марки Raymarine серий C-W, E-W, E, G.

Особенности цифровой антенны закрытого типа RAYMARINE RD424D:

• Выходная мощность 4 кВт
• Дальность 48 миль
• «Plug and Play» подключение к многофункциональным дисплеям C-W, E-W, E, G серии по протоколу Seatalk HS.
• Улучшенная диаграмма направленности антенны и разрешающая способность благодаря усовершенствованной геометрии
• Распознавание малозаметных целей.
• Улучшенная чувствительность, улучшенное соотношение сигнал/шум, низкий показатель шума

Технические параметры цифровой антенны закрытого типа RAYMARINE RD424D:

Общие характеристики

Рабочий диапазон напряжения
(В, пост. ток)                                                                    10.8 - 32 В
Потребляемая мощность
(номинальная), Вт                                                         40Вт
Номинальное напряжение питания
(В, пост. ток)                                                                    12/24 В
Потребляемая мощность
(в режиме ожидания), Вт                                            20 Вт
Режим энергосбережения
(ограниченное время излучения)                            Есть

Физические характеристики:

Габаритные размеры
(Ш х В х Г), мм                                                                 Диаметр - 652мм; высота - 247мм
Вес, кг(lb)                                                                         10кг (22.1lbs)
Тип установки                                                                 Радарная арка/мачта (4 болта)
Длина кабеля антенны                                               10м стандартная (5м и 25м опция)

Поддержка стандартов:

Электро-магнитная совместимость
(EMC)                                                                                  Есть
Стандарт Европейского Сообщества
(CE)                                                                                     Есть

Условия эксплуатации в окружающей среде:

Диапазон рабочих температур                                 -10°С до +55°С
Диапазон температур хранения                               -20°С до +70°С
Влажность                                                                       До 95%
Стандарт водонепроницаемости                             IPX6

Функциональные параметры цифровой антенны закрытого типа RAYMARINE RD424D:

Характеристики антенны

Максимальная дальность,
морские мили                                                                 48 миль
Частота излучения                                                       9405+/-25 Мгц
Максимальная мощность излучения                     4кВт
Характеристика: длина импульса/PRF
(частота излучения)                                                     8 значений
Время подготовки антенны
(разогрев)                                                                        70 секунд
Время перехода из режима ожидания
в режим излучения                                                      <2.5 br="">

Ширина луча по горизонтали                                    -3dB 3.9°
Ширина луча по вертикали                                        -3dB 25°
Тип поляризации                                                           Горизонтальный
Сигналы боковых лепестков                                    Менее - 23dB
Скорость вращения антенны                                     24 об/мин
Частота приемника                                                       60 Мгц
Полоса пропускания приемника                             12/3/0.7/0.5 Мгц

По вопросам наличия, цены, приобретения цифровой антенны закрытого типа RAYMARINE RD424D можно обращаться на электронную почту info@nav-tech-msk.ru или по телефонам: +7 (903) 684-41-51, +7 (926) 416-59-33

Модель снята с производства.
