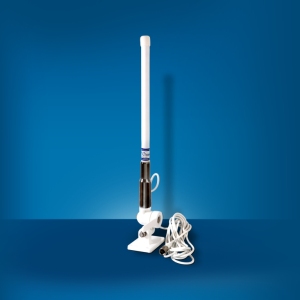

NavCom АШС-0,7 - антенна речного УКВ-диапазона

NavCom АШС-0,7 это модернизация АШС-1,5, без изменения её характеристик. Антенно-фидерное устройство АШС-0,7 (антенна штыревая судовая длиной 0,71 м) компании NAVCOM электрически представляет собой симметричный полуволновый вибратор с отсекающим четвертьволновым стаканом, что позволило отказаться от выступающих противовесов. Конструктивно излучающий элемент расположен внутри жесткого стекловолоконного радиопрозрачного чехла (степень защиты IP 55), в основании которого находится поворотный кронштейн (входит в комплект поставки), позволяющий осуществлять крепление антенного устройства к различным поверхностям. Конструкция кронштейна обеспечивает заваливание антенного устройства или его понижение до уровня надстройки судна в кратчайший срок. В состав антенно-фидерного устройства NavCom АШС-0,7 конструктивно входит коаксиальный кабель RG-58 длиной 5м одним концом подключенный путем пайки к излучающему элементу, находящемуся внутри стекловолоконного чехла. На другом конце кабеля установлен высокочастотный соединитель PL259 (BNC). Антенна АШС-0,7 производится более мелкими партиями, поэтому делайте запрос о наличии её на складе.

Технические характеристики NavCom АШС-0,7:

Диапазон рабочих частот, МГц: 300,0…300,6 и 336,0…336,6
Диаграмма направленности в горизонтальной плоскости: ненаправленная
КСВН в диапазоне частот 300,0...300,7мГц: не хуже 1,15
КСВН в диапазоне частот 336,0...336,7мГц: не хуже  1,16
Коэффициент усиления, дБи: 2,5
Входное сопротивление, Ом: 50
Допустимая мощность, Вт: 50
Масса, кг: 0,5
Размеры,мм (длина х диаметр): 610 Х 20
Допустимая скорость ветра, м/с: 30
Диапазон рабочих температур, С: -50 С…+-50 С
Длина ВЧ коаксиального кабеля, м: 5
Тип ВЧ соединителя: PL259

Комплектация речной антенны NavCom АШС-0,7:

  • Антенна АШС-0,7

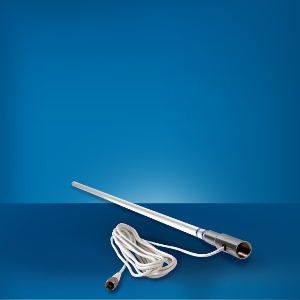

  • Соединительный коаксиальный кабель RG-58, 5 м

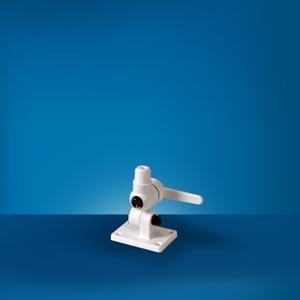

  • Кронштейн поворотный пластиковый
  • Паспорт изделия

По вопросам приобретения, наличия, цены антенно-фидерного устройства (АФУ) NavCom АШС-0,7 можно обращаться на электронную почту info@nav-tech-msk.ru или по телефонам: +7 (903) 684-41-51, +7 (926) 416-59-33
