NavCom АШС-2,4 - штыревая антенна речного УКВ-диапазона

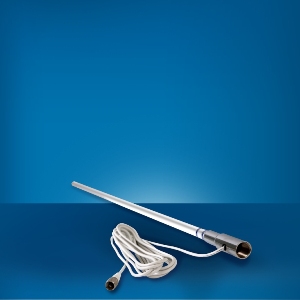

NavCom АШС-2,4 - штыревая антенна речного УКВ-диапазона высотой 2,4 метра. Антенно-фидерное устройство АШС-2,4 (антенна штыревая судовая длиной 2,4м) компании NAVCOM электрически представляет собой симметричный полуволновый вибратор с отсекающим четвертьволновым стаканом, что позволило отказаться от выступающих противовесов. Конструктивно излучающий элемент расположен внутри жесткого стекловолоконного радиопрозрачного чехла NavCom АШС-2,4 (степень защиты IP 55), в основании которого находится поворотный кронштейн (входит в комплект поставки), позволяющий осуществлять крепление антенного устройства к различным поверхностям. Конструкция кронштейна АФУ АШС-2,4 обеспечивает заваливание антенного устройства или его понижение до уровня надстройки судна в кратчайший срок. В состав антенно-фидерных устройств NavCom АШС-2,4 конструктивно входит коаксиальный кабель RG-58 длиной 5м одним концом подключенный путем пайки к излучающему элементу, находящемуся внутри стекловолоконного чехла. На другом конце кабеля установлен высокочастотный соединитель PL259 (BNC).

Технические характеристики антенно-фидерного устройства (АФУ) NavCom АШС-2,4:

Диапазон рабочих частот, МГц: 300,0…300,6 и 336,0…336,6
Диаграмма направленности: в горизонтальной плоскости ненаправленная
КСВН на частоте 300,2мГц, не хуже: 1,23
КСВН на частоте 336,2мГц, не хуже: 1,25
Коэффициент усиления, дБи: 2
Входное сопротивление, Ом: 50
Допустимая мощность, Вт: 50
Масса, кг: 1,6
Размеры,мм (длина х диаметр): 2400 Х 30
Допустимая скорость ветра, м/с: 30
Диапазон рабочих температур, С: -50 С…+-50 С
Длина ВЧ коаксиального кабеля, м: 5
Тип ВЧ соединителя: PL259 (BNC)

Комплектация антенно-фидерного устройства (АФУ) NavCom АШС-2,4:

  • Антенна АШС-2,4
  • Соединительный коаксиальный кабель RG-58, 5 м
  • Кронштейн поворотный пластиковый
  • Паспорт изделия

По вопросам приобретения, наличия, цены антенно-фидерного устройства (АФУ) NavCom АШС-2,4 можно обращаться на электронную почту info@nav-tech-msk.ru или по телефонам: +7 (903) 684-41-51, +7 (926) 416-59-33
