Icom MXA-5000

Icom MXA-5000 - двухканальный приемник АИС (автоматической идентификационной системы). Устройство позволяет получать информацию АИС (класса А и B) на двух каналах одновременно и передавать её в режиме реального времени на компьютер, радар или картплоттер, тем самым помогая безопасности судоходства.

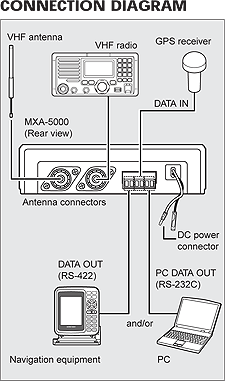

АИС-приемник Icom MXA-5000 имеет два выхода для передачи данных: стандартов RS-422 и RS-232C. Первый - предназначен для подключения навигационного оборудования, например, морской РЛС или GPS-картплоттера, которые должны поддерживать прием информации в формате VDM последовательности для отображения AIS-данных на дисплее этих устройств. Второй выход предусмотрен для подключения компьютера с соответствующим программным обеспечением для мониторинга движения одного или нескольких судов.

Встроенный антенный сплиттер позволяет использовать одну УКВ-антенну  для двух устройств: АИС -приемника Icom MXA-5000 и радиостанции морского диапазона частот. При подключении GPS-приемника к MXA-5000, позиционные данные интегрируются в форматы RMC, GGA, GNS и GLL для передачи на внешние навигационные устройства. Компактные размеры и конфигурация «черный ящик»(black box) позволяют разместить Icom MXA-5000 в любом удобном месте на судне.

Особенности приемника АИС ICOM MXA-5000:

• Идеально подходит для широкого круга пользователей.
• Компактный размер и небольшой вес.
• Двухканальный приемник:  Ch 87B  (161.975MHz) и  Ch 88B  (162.025MHz).
• Прием информации АИС класса А и B
• Возможность подключения радара или картплоттера через интерфейс RS-422.
• Подключение к ПК через интерфейс RS-232C.

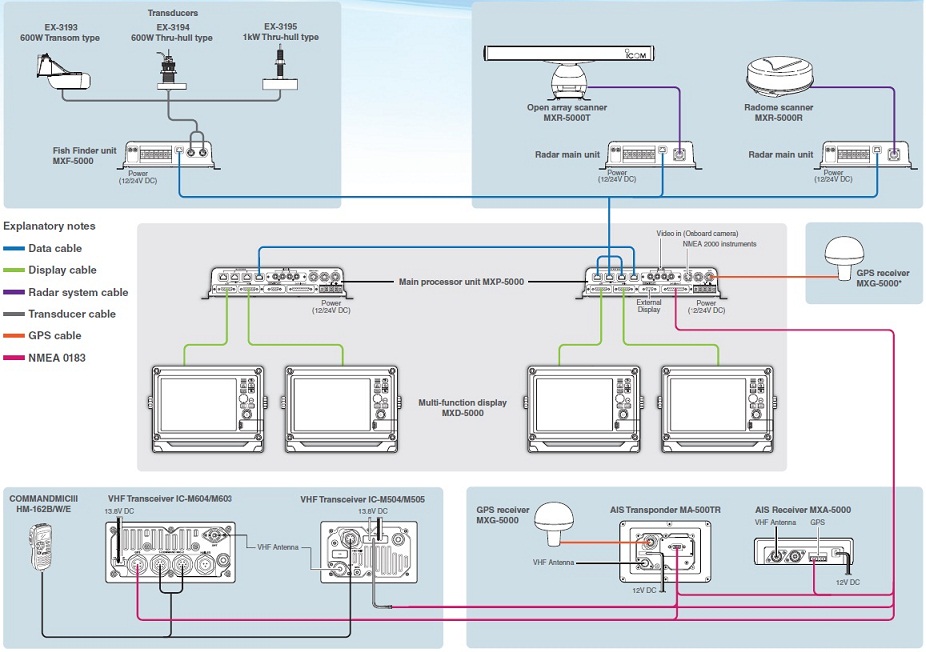

• Возможность интеграции в навигационную систему MARINE COMMANDER
• Вход для GPS-приемника.
• Встроенный антенный сплиттер для одновременного подключения радиостанции и УКВ-антенны.

Технические характеристики приемника АИС ICOM MXA-5000:

Диапазон частот: 161.975мГц (канал 87B) и 162.025 мГц  ( канал  88B) Одновременный прием
Напряжение питания: номинальное12.0В пост.тока (10.8–15.6В)
Ток потребления (при 12.0В пост.тока): 0.25A

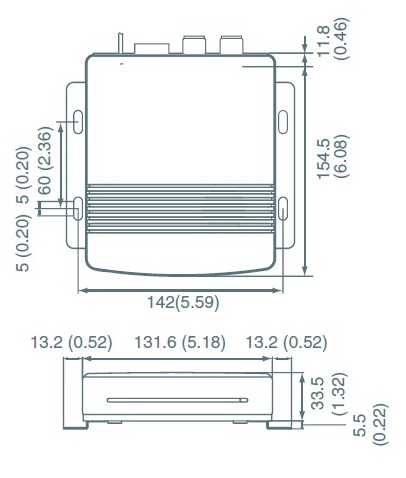

Габаритные размеры: 131.633.5154.5 мм
Вес: 460г (с монтажной скобой)

Приемник

Чувствительность: –116dBm
Подавление внеполосного приема: Более 70dB

Интерфейс входных данных: IEC 61162-1:2000 (4,800bps)

• Формат последовательностей: RMC, GGA, GNS, GLL
• Уровень входного сигнала:менее 2мA (при подаче 2В)

Интерфейс выходных данных: IEC 61162-2 (38,400bps)

К навигационному оборудованию: RS-422 симметричн.

• Формат последовательности: VDM
• Уровень выходного сигнала: 5В, 40мA Макс.

к ПК: RS-232C несимметричн.

• Формат последовательности: VDM
• Уровень выходного сигнала: ±5В, ±35мA

Комплектация приемника АИС Icom MXA-5000:

• АИС-приемник MXA-5000
• Кабель питания
• Комплект монтажных частей
• Инструкция
