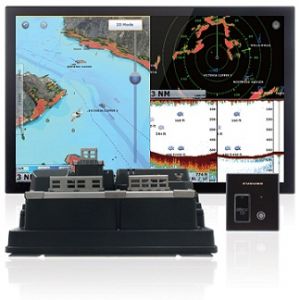

FURUNO NavNet TZTBB - модуль процессора системы NavNet TZtouch

FURUNO NavNet TZT2BB - модуль процессора черный ящик (конфигурации Black Box) системы NavNet TZtouch. Дисплей для системы NavNet TZtouch TZTBB можно выбрать из широкоэкранных или обычных мониторов практически с любым размером диагонали, поддерживающих сенсорное управление с функцией «мультитач».

Особенности модуля процессора FURUNO NavNet TZTBB:

• Интерфейс пользователя на русском языке
• Возможность выбора монитора из широкого спектра
• Поддержка растровых и векторных карт в формате MapMedia на базе Jeppesen, Navionics и данных NOAA
• Возможность подключения пульта MCU-002 для обеспечения полного доступа к управлению системой

Технические характеристики модуля процессора FURUNO NavNet TZTBB:

Блок дисплея

Тип: Подбираемый пользователем сенсорный монитор с функцией «мультитач»
Разрешение: поддержка широкоэкранного и обычного разрешения: 1280 x 720 (16:9), 1280 x 800 (16:10), 1280 x 960 (4:3), 1280 x 1024 (5:4)

Прокладчик курса

Загружаемая картография: MapMedia на базе Jeppesen (C-map)/ Navionics / NOAA
Объем памяти: 30000 пользовательских точек, 30000 точек на трек судна, 200 запланированных маршрутов (500 точек на маршрут)
Предупредительные сигналы: Дрейф на якоре, XTE, опасное сближение, глубина, температура, скорость, и т.д.

РЛС

Режимы отображение радара: Head-up (по курсу), North-up (по северу) - требуются данные курса
След эхосигнала: интервал: 15 с, 30 с, 1 мин, 3 мин, 6 мин, 15 мин. 30 мин и без интервала

Интерфейсы

Шина CAN: 1 порт
LAN: 3 порта, 100 BASE-TX
USB: 6 портов (USB 2.0)
Выходной видеосигнал: 2 порта (DVI-D)
Входной видеосигнал: 2 порта (NTSC/PAL)
Линейный выход: 1 порт
Слот для карты SD: 2 слота (SD)

Физические

Габаритные размеры (ШхГхВ): блок MPU-002 - 395 x350x209 мм, блок SD-002 – 97х97х106 мм, пульт MCU-002 – 59х24х115 мм
Вес: блок MPU-002 – 8,0 кг, блок SD-002 - 0,6 кг, пульт MCU-002 – 0,14 кг

Питание и условия эксплуатации

Источник питания: 12-24 В пост.тока
Энергопотребление: 43,2 Вт (3,6 A – 1,8 A – в том числе блок переключателей)
Диапазон рабочих температур: от -15°С до +55°С
Водонепроницаемость: блок MPU-002 – IP22, блок SD-002 - IP56 (передняя панель)

Комплектация сетевого модуля FURUNO NavNet TZTBB:

• Блок процессора MPU-002
• Блок переключения SD-002
• Установочные материалы и запасные части
• Инструкция

Опционально:

• Блок для карт памяти SDU-001
• Пульт MCU-002
• Блок радиолокационного датчика
