Icom IC-M803
Icom IC-M803 – судовая ПВ/КВ радиоустановка с функцией DSC (ЦИВ) класса E и встроенным приемником GPS. Аппаратура IC-M803 компании ICOM предназначена для радиосвязи на дальних расстояниях и включает множество полезных функций, обеспечивающих безопасность экипажа. Специальный приемник для несения вахты ЦИВ (цифровой избирательный вызов) непрерывно сканирует 6 каналов бедствия по очереди. Всего можно запомнить 100 номеров MMSI (75 индивидуальных и 25 групповых) для вызовов DSC с 10-значным идентификатором.
Судовая ПВ/КВ радиоустановка Icom IC-M803 снабжена цветным TFT-дисплеем высокого расширения с диагональю 4,3 дюйма, обеспечивающим очень широкий угол обзора (почти 180 градусов). Режим ночного просмотра в условиях низкой освещенности обеспечивает хорошую читаемость. Комбинация большой поворотной ручки управления и программных кнопок в нижней части блока управления IC-M803 обеспечивает простое управление и легкий доступ к часто используемым функциям. Можно завести номера каналов, MMSI, названия судов с буквенно-цифровой клавиатуры.
В радиостанции Icom IC-M803 используется система цифровой обработки сигналов, которая значительно улучшает чувствительность приемника и четкость звука по сравнению с обычными радиосистемами. На панели управления установлена выделенная клавиша подачи сигнала бедствия. Встроенный приемник GPS модели IC-M803 предлагает данные GPS, ГЛОНАСС, SBAS, местоположения, скорости и UTC при использовании антенны GPS, входящей в комплект поставки. Данные о местоположении могут выводиться через порт NMEA 0183 для передачи другим устройствам.
Блок управления радиоустановки Icom IC-M803 соответствует высокому стандарту (IPX7) водонепроницаемости и способна выдерживать погружение в воду на глубину до 1 м в течение 30 минут. Кроме того, панель управления может быть подключена к компьютеру или модему электронной почты для создания полноценной системы связи. Также к IC-M803 можно подключить внешний громкоговоритель.
Особенности и возможности ПВ/КВ радиоустановки Icom IC-M803:
- Цветной TFT-дисплей с широким углом обзора 4,3 дюйма
- Дисплей и клавиатура управления с подсветкой
- Широкий угол обзора дисплея передней панели
- Интуитивно понятный пользовательский интерфейс
- Встроенный приемник дежурства DSC класса E с многозадачным режимом
- Специальная выделенная кнопка подачи сигнала бедствия
- Передняя панель управления с водозащитой стандарта IPX7
- Встроенный GPS-приемник (GPS, ГЛОНАСС и SBAS) с внешней антенной в комплекте
- Двухминутный мгновенный повтор воспроизведения
- Поддерживает работу с КВ электронной почтой (необходим внешний провайдер)
- Функция Instant Replay автоматически сохраняет в памяти принятые сообщения
- Усовершенствованная система прямого преобразования и обработки КВ сигнала
- Высокая мощность до 150 Вт (PEP)
- Дополнительный автоматический антенный тюнер AT-140
- Поддержка NMEA 0183 версия 4.10 ввод/вывод данных (4800–38400 бит/с)
- Различные виды сканирования: по каналам, сканирование с возобновлением, программируемое сканирование
- Подключение внешнего динамика
Основные характеристики ПВ/КВ радиоустановки Icom IC-M803:
|
Частотный диапазон
Rx
Tx
DSC |
500 кГц – 29,9999 МГц (непрерывный)
1,6–2,9999, 4,0–4,9999, 6,0–6,9999, 8.0–8.9999, 12.0–13.9999, 16.0–17.9999,18,0–19,9999, 22,0–22,9999, 25,0–27,5000 МГц
2,1875, 4,2075, 6,3120, 8,4145, 12,5770, 16,8045 МГц |
Режим Tx / Rx
Режим DSC |
J3E (USB, LSB), J2B (AFSK), F1B (FSK), A1A (CW), H3E * (AM) (* только прием H3E)
J2B
|
|
Сопротивление антенны
|
50 Ом (несимметрично)
|
|
Рабочий диапазон температур
|
От -20 ° C до + 55 ° C
|
Стабильность частоты
Tx / Rx
DSC |
± 10 Гц (ниже 29,999 МГц)
± 10 Гц
|
|
Требования к источнику питания
|
13,6 В постоянного тока ± 15% (отрицательное заземление)
|
Ток потребления (в 13.6V DC)
Прием
Передача |
Менее 3,0 А (макс. аудиовыход)
30А (макс. выходная мощность) |
|
Размеры (без выступов)
Основной блок
Панель управления
|
240 × 94 × 238 мм (Ш × В × Г)
274 × 114 × 86 мм (Ш × В × Г)
|
|
Вес
Основной блок
Панель управления
|
4,41 кг (приблизительно)
0,76 кг (приблизительно)
|
|
Каналы
|
830 (160 программируемых, 72 дуплексных ITU SSN, 249 ITU SSB симплексных, 193 дуплексных ITU FSK, 160 по электронной почте)
|
|
GPS
|
Встроенный
|
Передатчик
|
Выходная мощность
|
150, 100, 60, 20 Вт PEP (по выбору)
|
|
Побочные излучения
|
Менее -62 дБ (пиковая выходная мощность)
|
|
Подавление несущей
|
Более 40 дБ (пиковая выходная мощность)
|
|
Подавление нежелательной боковой полосы
|
Более 55 дБ (пиковая выходная мощность с входом AF 1500 Гц)
|
|
Сопротивление микрофона
|
600 Ом
|
Приемник
|
Чувствительность при SINAD 20 дБ
|
|
J3E, A1A
|
0,5–1,5999 МГц
1,6–1,7999 МГц
1,8–29,9999 МГц
|
30 дБмкВ ЭДС
13 дБмкВ ЭДС
8 дБмкВ ЭДС
|
|
J2B, F1B
|
1,6–1,7999 МГц
1,8–29,9999 МГц
|
ЭДС 4 дБмкВ
–1 дБмкВ ЭДС
|
|
H3E
|
0,5–1,5999 МГц
1,6–1,7999 МГц
1,8–3,9999 МГц
|
44 дБмкВ ЭДС
30 дБмкВ ЭДС
24 дБмкВ ЭДС
|
|
|
Чувствительность при 10 дБ отношение сигнал / шум
|
|
J3E, A1A
|
0,5–1,5999 МГц
1,6–1,7999 МГц
1,8–29,9999 МГц
|
16 дБмкВ
–1 дБмкВ
–6 дБмкВ
|
|
J2B, F1B
|
1,6–1,7999 МГц
1,8–29,9999 МГц
|
–10 дБмкВ
–15 дБмкВ
|
|
H3E
|
0,5–1,5999 МГц
1,6–1,7999 МГц
1,8–3,9999 МГц
|
30 дБмкВ
16 дБмкВ
10 дБмкВ
|
|
|
Чувствительность DSC (J2B)
|
ЭДС 6 дБмкВ (при SINAD 20 дБ)
–8 дБмкВ (при 10 дБ S / N)
–6 дБмкВ ЭДС (при 1% BER)
|
|
Ложный ответ
Tx / Rx
DSC
|
Более 70 дБ (0,5–29,9999 МГц)
Более 70 дБ
|
|
Выходная мощность звука
|
4,0 Вт при 10% искажениях и нагрузке 4 Ом
|
|
Диапазон переменной четкости
|
± 150 Гц
|
Стандарт защиты от проникновения влаги
|
Панель индикации и управления
|
IPX7 (погружение в воду на глубину 1 м в течение 30 минут)
|
Все заявленные характеристики могут быть изменены без предварительного уведомления и каких-либо обязательств.
Стандартная комплектация ПВ/КВ радиоустановки Icom IC-M803:
- Панель индикации и управления IC-M803

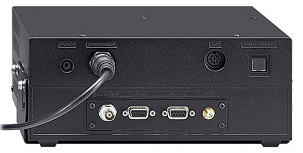

- Основной блок приемопередатчика
- Кабель дистанционного управления (5 м)
- Пульт дистанционного управления (тангента), HM-214H
- Кабель питания постоянного тока
- Комплекты монтажных кронштейнов
- Антенна GPS (кабель 5 м)
- Крепление-держатель для микрофона
- Запасные предохранители
- Документация
Опционально:
- Складная дипольная антенна AH-710 (2-30MHZ)
- Автоматический антенный тюнер АТ-140
- Водонепроницаемый микрофон HM-214H
- Морской комплект MB-75 для скрытого монтажа
- укороченная дипольная антенна с согласующим устройством MN-100
- укороченная однолучевая дипольная антенна с согласующим устройством MN-100L
- Экранированный кабель управления OPC-1465
- USB-кабель для клонирования OPC-478UC - штекер 3,5 мм
- Стандартный внешний динамик SP-24
