РЛС Furuno M-1715 - судовая радиолокационная станция

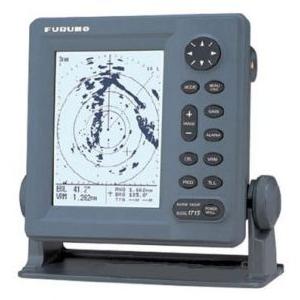

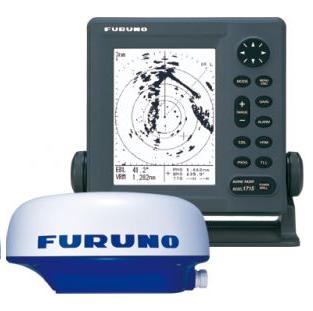

РЛС Furuno M-1715 - судовая радиолокационная станция с монохромным 7-ми дюймовым LCD-монитором, который обеспечивает отличное изображение при любом освещении, и компактной закрытой радарной антенной (высота всего 22 см, что значительно упрощает монтаж). Изготовленный по специальной технологии, обеспечивающий защиту экрана от прямых солнечных лучей, водонепроницаемый компактный дисплей может быть установлен на отрытом мостике или кокпите.

Судовая РЛС Furuno M-1715 представляет собой один из самых простых видов радара с высококонтрастным монохромным ЖК-дисплеем. В основном, эта модель предназначена для использования на прогулочных яхтах, катерах и небольших рыболовецких судах. На ярком жидкокристаллическом дисплее, диагональю 7 дюймов, отраженные сигналы радара показываются с помощью четырех оттенков серого цвета. За счет меньшей длины импульсов и использованию 2-х частот IF, модель Furuno M-1715 обеспечивает подробное отображение на мониторе береговых линий и объектов, находящихся на близких расстояниях. В зависимости от выбранной дальности сканирования, антенный излучатель автоматически меняет скорость вращения, тем самым, обеспечивая оптимальный режим обнаружения целей.

В морском радаре Furuno M-1715 предусмотрен экономичный режим работы, так называемый «сторожевой». В этом режиме останавливается работа сканера и передача импульсов. При этом режиме на мониторе будут отображены только навигационные данные. Морская РЛС M-1715 включается через заданный интервал времени (5, 10 или 20 минут) на одну минуту. При пересечении границы охранной зоны каким-либо надводным объектом, происходит оповещение звуковыми сигналами, и радар выходит из «сторожевого» режима работы и переходит в нормальный режим. Можно настроить звуковую сигнализацию и на случай выхода объекта из охранной зоны.

Функциональные особенности РЛС Furuno M-1715:

• EBL (электронный маркер пеленга),
• VRM (подвижный маркер расстояний),
• вывод данных TLL (широта и долгота цели),
• ввод/вывод данных координат курсора,
• траектория отраженного сигнала,
• сигнализация охранной зоны,
• подавление помех от дождя,
• автоматическое управление настройкой и чувствительностью.

Такие функциональные способности судового радара Furuno M-1715 дают возможность обнаружить объект, определить расстояние до него и отслеживать на мониторе его перемещение. Эта модель РЛС имеет возможность приема/передачи навигационных данных в формате NMEA 0183, что увеличивает функциональные возможности. Например, на дисплее судового радара M-1715 может быть показана графическая и цифровая информация о путевых точках. Для отметок путевых точек на мониторе радара используется специальный символ. При использовании функции вывода данных TLL, можно произвести передачу координат (широта и долгота) указанной цели в дополнительно установленный GPS-плоттер.

Особенности морского радара Furuno M-1715:

  - Высококонтрастный ЖК-дисплей с экраном 7 дюймов, с серебристой индикацией. Обеспечивает отличную видимость даже при солнечном освещении;
  - 14 шкал дальности от 0.125 до 24 морских миль;
  - Низкое потребление энергии в экономичном «сторожевом» режиме – всего 8 Вт;
  - Усилитель IF с двойной полосой частот: широкополосный режим обеспечивает высокое разрешение на малой дальности, узкополосный режим улучшает обнаружение целей на большой дальности;
  - Переменная скорость вращения антенны в зависимости от шкал дальности обеспечивает оптимальную работу радара на любой дальности;
  - Индикация местоположения курсора в формате широта/ долгота (требуется GPS навигатор);
  - Функция программируемого повторителя навигационных данных;
  - Окно масштабирования для подробного изучения определенных областей;
  - Функция негативного изображения для удобства использования в ночное время;
  - Сигнализация охранной зоны.

Технические характеристики РЛС Furuno M-1715:

Антенна

Тип: закрытый, Microstrip излучателя

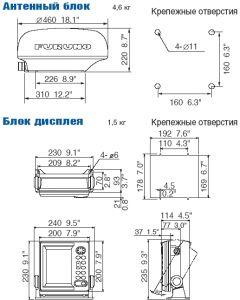

Корпус: обтекатель диаметром 460 мм
Ширина луча:  по горизонтали - 5.2 градуса, по вертикали – 25 градусов;
Скорость вращения:  41 об./мин. (0.125 – 0.75 морск. миль); 31 об./мин. (1 – 2 морск. мили); 24 об./мин. (3 – 24 морск. мили).

Радиочастотный приемопередатчик

Частота: 9410+/-30 МГц (X-band);
Длина импульса и PRR: 0.08 ms/3000 Гц (0.125 – 0.75 морск. миль);  0.3 ms/1200 Гц (1 – 2 морск. мили); 0.8 ms/600 Гц (3 – 24 морск. мили).
Пиковая выходная мощность: 2.2 кВт номинал
IF усилитель: IF: 60 МГц; BW: 15 МГц (0.125 – 0.75 морск. миль); 5 МГц (1 – 24 морск. мили).

Дисплей

Тип: Монохромный ЖК-дисплей, 4 оттенка серого цвета
Диагональ дисплея: 7 дюймов
 240 х 320 пикселей,
Размеры: 102 мм (Д) х 138 мм (В).
Точность расстояния: 1.0% от действующего диапазона или 8 м (выбирается большее расстояние).
Точность азимута: точность EBL +/-1°
Интервалы дальности: 0.125, 0.25,  0.5,  0.75, 1,  1.5, 2, 3,  4,  6, 8, 12, 16, 24 морск. миль;
Масштабные кольца:  0.0625, 0.125, 0.125, 0.25, 0.25, 0.5, 0.5, 1, 1, 2, 2,  3,  4 , 6 морск. миль.
След отраженного сигнала (интервал): 30 сек., 1, 3, 6 мин. или непрерывно.
Интерфейс:  формат NMEA 0183
Ввод: DPT (глубина), HDT (компас), MTW (температура воды), VBW (скорость относительно земли/воды), VTG (COG, SOG), ZDA (UTC) и т.д.;
Вывод: TLL (широта/ долгота цели).

Параметры окружающей среды:

Температура: (метод тестирования IEC 60945);
Блок антенны: от -25° до +70°С
Блок дисплея: от -15° до +55°С
Водонепроницаемость: (метод тестирования IEC 60529);
Блок антенны: IEC IPX6, CFR46 (USCG);
Блок дисплея: IEC IPX5, CFR46 (USCG).

Питание

Источник питания: 12 – 24 В пост. тока, 115/230 В перем. тока с дополнительным выпрямителем PR-62
Мощность: 38 Вт (максимум), 8 Вт (в «сторожевом» режиме)

Комплектация судового радара Furuno M-1715:

• антенна RSB-0095-076 (диам. 46 см.)
• антенный кабель MJ-A10SPF0003, 10 м.
• дисплей RDP-142,
• кабель питания MJ-A15A3F0019, 3,5 м.
• стандартный ЗИП
• комплект инструкций (англ./рус.)

Опционально:

• Выпрямитель PR-62 для сетей переменного тока 115/230 В перем. тока.

РЛС M-1715 имеет одобрения типа аппаратуры Российского речного регистра (РРР) и Российского морского регистра судоходства (РМРС).

По вопросам наличия, цены, приобретения РЛС Furuno M-1715 можно обращаться на электронную почту info@nav-tech-msk.ru или по телефонам: +7 (903) 684-41-51, +7 (926) 416-59-33

Модель снята с производства.
