MTVS-77
MTVS-77 - система судового видеонаблюдения, предназначенная для оперативного визуального слежения за определенными зонами судна с возможностью автоматического фиксирования и хранения видеоинформации, которую в последствии можно использовать для просмотра и анализа с целью обеспечения безопасности транспортных средств.
Судовая телевизионная система охранного наблюдения MTVS-77 имеет Сертификат типового одобрения Российского Морского Регистра Судоходства.
Судовая телевизионная система MTVS-77 является качественным цифровым продуктом, имеет встроенную операционную систему Linux, обеспечивающую надежную работу. Использование популярных форматов сжатия видео H.264 и аудио G.711 позволяют реализовать высокое качество записи и низкобитовый поток информации. Технология покадрового воспроизведения позволяет производить детальный анализ.
Система судового видеонаблюдения MTVS-77 имеет различные функции, такие как запись, воспроизведение, отображение на мониторе и гарантирует синхронизацию аудио с видео. Система может работать как локальная так и как составляющая часть глобальной системы безопасности объекта, используя профессиональное программное обеспечение (PSS).

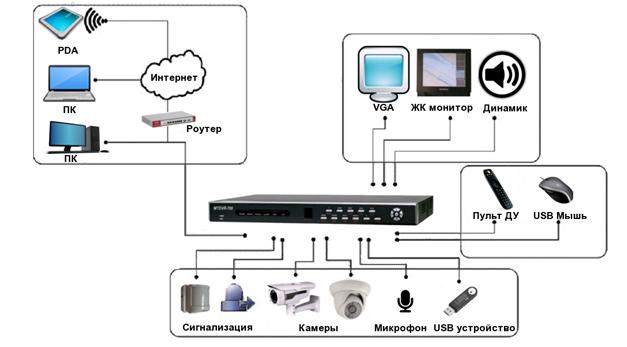

В состав системы судового видеонаблюдения MTVS-77 могут входить следующие компоненты:
1. DVR Цифровой видео регистратор MTDVR-700 (8 каналов) / MTDVR-701 (8 каналов, рус. меню) / MTDVR-702 (16 каналов) / MTVDR-703 (32 канала) - 1 шт.
2. Цветной ЖК монитор MTVSMD17(17 дюймов) / MTVSMD19 (19 дюймов) - 1 шт.
3. Наружная камера MTVSCCO-70 / MTVSCCO-72 (в термокожухе для использования в температурном диапазоне -50~+60°C) - от 1 до 32 штук, в зависимости от применяемого видеорегистратора.
4. Купольная камера для внутренних помещений MTVSCCI-71 - от 1 до 32 штук, в зависимости от применяемого видеорегистратора.
5. Блок питания MTVSPS-100 - 1 шт.
6. Кабели и принадлежности - 1 комплект.
Комментарий: На основании информации, полученной из ГУР РМРС по желанию заказчика система видеонаблюдения может быть укомплектована БП или ЗУ которые имеют одобрение РМРС без каких либо дополнительных согласований.
Особенности системы судового видеонаблюдения MTVS-77:
- - Видеорегистратор имеет аналоговый выходной порт и VGA порт. Вы можете использовать монитор для реализации функции наблюдения . Система поддерживает выход TV / VGA.
- - Специальный формат данных гарантирует безопасность хранения данных.
- - Независимый аппаратное кодирование/декодирование аудио и видео сигналов от каждого канала, синхронизация аудио/видео по каждому каналу.
- - Осуществляет резервное копирование через USB порт (флэш-диск, съемный жесткий диск). Конечный пользователь может загрузить файл на локальный жесткий диск для резервного копирования по сети.
- - Поддержка каждого канала в режиме реального времени и, в то же время, возможны поиск и воспроизведение записи. Поддержка различных режимов воспроизведения: замедленное воспроизведение, ускоренное, обратное воспроизведение и покадровое. Сортировка и выбор по времени и событию.
- - Несколько выходов реле сигнализации реализуют функцию активации тревоги. Порт тревоги имеет схему защиты, гарантирующую безопасность эксплуатации устройства.
- - Через порт RS485 можно реализовать тревожный вход и контроль PTZ. Через порт RS232 можно подключить клавиатуру для управления системой или подключиться к ПК через COM- порт для обновления системы и технического обслуживания. Стандартный порт Ethernet может реализовать функцию доступа к сети. Два порта Ethernet поддерживают режимы конфигурации, такие как множественный доступ , отказоустойчивость и балансировки нагрузки.
- - В меню - поддержка копирования и вставки. Функции настройки.
- - Применяются дублированные источники питания. При пропадании переменного напряжения бортовой сети блок питания автоматически переходит на резервные аккумуляторы. Резервная батарея может запитывать систему в течение 30 минут.
Технические характеристики системы судового видеонаблюдения MTVS-77:
Внешняя камера MTVSCCO-70
Матрица | 1/3" SONY Super HAD CCD II |
Эффективное количество пикселов | 976 (горизонтально) x 582 (вертикально), 570K пикселей |
Разрешение по горизонтали | Цветное: 700TVL |
Электронный затвор | 1/50сек~1/100,000сек |
Синхронизация | Внутренняя |
Минимальная освещенность | 0.02 Lux илиF1.2 (0Lux при включенной подсветке) |
Отношение сигнал/шум | >60dB |
Видео выход | 1Vp-p Композитный выход (75/BNC) |
Характеристики камеры |
Максимальная дальность ИК подсветки | 50м (100м опционально), Смарт ИК |
Компенсация засветки | BLC / HLC / DWDR |
Балансировка белого | Автоматическая трассировка WB1 / Автоматическая трассировка WB2 / Ручная / Автомат |
Регулировка усиления | Ручная / автомат |
Подавление шума | 2D |
Скрытое наблюдение | Более 4 зон |
Настройка изображения | Зеркальное / яркость / контрат / четкость / оттенок / усиление |
Объектив |
Фокусное расстояние | 4 ~ 9 мм механический привод (8 ~ 20мм опционально) |
Управление фокусом | Автоматическое |
Монтажный размер | 14 |
Дополнительные интерфейсы | Дополнительные интерфейсы |
RS485 | 1 порт |
Общее |
Напряжение питания | 12В±10% постоянный ток |
Потребляемая мощность | Макс. 8 Вт |
Рабочие условия | -30°C~+60°C (-30°C~+60°C для MTVSCCO-72) / 20%~80% относительная влажность |
Степень защиты | IP66 |
Размеры (ШхГхВ) | 98.4мм 245.5мм 100.6мм |
Вес | 1100 гр. |
Прочее | В комплекте скоба крепления |
Внутренняя камера MTVSCCI-71
Матрица | 1/3" SONY Super HAD CCD II |
Эффективное количество пикселов | 976 (горизонтально) x 582 (вертикально), 570K пикселей |
Разрешение по горизонтали | Цветное: 700TVL |
Электронный затвор | 1/50сек~1/100,000сек |
Синхронизация | Внутренняя |
Минимальная освещенность | 0.02Lux илиF1.2 (0Lux при включенной подсветке) |
Отношение сигнал/шум | >60dB |
Видео выход | 1Vp-p Композитный выход (75/BNC) |
Характеристики камеры |
Максимальная дальность ИК подсветки | 50м |
День/ночь | Автомат/цветной/черно-белый |
Компенсация засветки | BLC / DWDR |
Балансировка белого | Автоматически |
Регулировка усиления | Автоматически |
Объектив |
Фокусное расстояние | 3.6мм (2.8мм, 6мм, 8мм, 12мм, 16мм опционально) |
Монтажный размер | M12 |
Общее |
Напряжение питания | 12В±10% постоянный ток |
Потребляемая мощность | Макс. 7 Вт |
Рабочие условия | -30°C~+60°C / 20%~80% относительная влажность |
Степень защиты | IP66 |
Размеры | 135мм 104.5мм |
Вес | 900 гр. |
Судовые дисплеи MTVSMD17 и MTVSMD19 имеют основные характеристики:
- цветной ЖКИ дисплей высокого разрешения (1280*1024)
- выполнен в алюминиевом корпусе
- закаленное стекло для защиты экрана
- регулируемая яркость с помощью кнопок на панели
- VGA видеовход
- Рабочая температура от -15 до +55 град.С
- класс защиты IP22
- Типы монтажа: настольный, настенный, встраиваемый, консольный
- Вес: 8,0 кг (17”); 9,0 кг (19”)
- Размеры: 425*340 *64 мм (17”); 474*372*64 мм (19”)
